Комплект учебно-лабораторного оборудования «Устройства СВЧ»

Комплект учебно-лабораторного оборудования «Устройства СВЧ» предназначен для исследования характеристик СВЧ устройств, таких как аттенюатор, фазовращатель, перестраиваемый фильтр, усилители, СВЧ-генератор и устройства волноводного тракта. Комплект может быть использован при выполнении лабораторных работ по курсу «СВЧ устройства электронных средств».

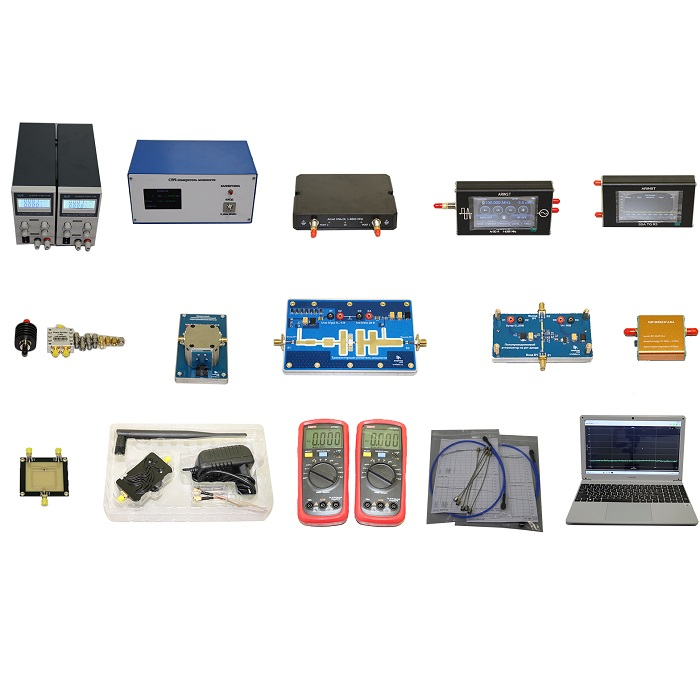

Состав одного комплекта:

• Регулируемый источник питания – 2 шт.
• Ноутбук – 1 шт.
• Спектроанализатор – 1 шт.
• Двухпортовый векторный анализатор цепей – 1 шт.
• Генератор сигналов - 1 шт.
• Лабораторный модуль «Полупроводниковый аттенюатор на pin-диоде»– 1 шт.
• Лабораторный модуль «Фазовращатель» – 1 шт.
• Лабораторный модуль «Ферритовый полосно-пропускающий перестраиваемый фильтр» – 1 шт.
• Лабораторный модуль «Малошумящий транзисторный усилитель» – 2 шт.
• Лабораторный модуль «Транзисторный усилитель мощности» – 1 шт.
• СВЧ-сборка на основе волновода– 1 шт.
• СВЧ-измеритель мощности– 1 шт.
• Источник питания генератора на диоде Ганна – 1 шт.
• Измеритель КСВН – 1 шт.
• Малошумящий усилитель

Лабораторные работы:

1. Исследование характеристик полупроводникового аттенюатора на pin-диоде;
2. Исследование характеристик фазовращателя;
3. Исследование характеристик ферритового перестраиваемого полосно-пропускающего фильтра;
4. Исследование характеристик малошумящего транзисторного усилителя;
5. Исследование характеристик транзисторного усилителя мощности;
6. Исследование характеристик генератора на диодах Ганна.
